全固态长效参比电极

PRE-系列 全固态长效参比电极简介

获得过国家专利产品 专利号:85.2.02204.2
一、 用途:
PRE-1、2、3型全固态长效参比电极,是埋地金属构件阴极保护装置的重要组成部件之一,它是测量和控制金属在土壤介质中电位的比较电极。
该电极主要用于长输管线(如输油、输气、煤气、自来水)、电缆和贮罐等地下金属构件电化学保护系统中保护电位的检测。
二、 主要性能和技术参数
1、 电极电位稳定,室内75.0±1.5mV(对S.C.E.25℃);现场75.0±5.0mV(对S.C.E)。
2、 电极内阻小,仅为0.2KΩ。
3、 电极不易极化,当电极有50微安电流通过时,电极电位漂移1mV。
4、 电极寿命较长,在一般土壤中实际使用一年以上。
5、 电极结构牢固,接头耐腐蚀。

PSSE型 笔式硫酸铜参比电极简介

专利产品 专利号:85.2.02204.2

一、 用途特点
PSSE型笔式硫酸铜参比电极适于现场使用。主要用于测定地下金属管道的自然电位及阴极保护电位,也可用于测定电缆金属护套护及混凝土中钢筋的电位。
该电极在土质较粘的地方,也能作外加电流阴极保护体系中的控制电位用参比电极。
该电极在各类土壤及淡水中都可应用。
二、 结构性能
该电极体积小(φ1.1╳11cm),携带方便。腔体用透明的有机玻璃或半透明ABS材料构成,可以观察内充硫酸铜溶液的变化。电极帽与电极腔体用螺口连接,灌装溶液方便。一次灌液可使用半年以上,只要腔体不损坏,可多次灌液长期使用。微孔膜渗漏速度合宜,无可见液流,可置于衣袋中。
该电极电位稳定,标准条件下对甘汞电极的电位为70±3mV,符合理论值,彼此间电位差小于±1mV。在各类土壤现场使用时,彼此间电位差小于±3mV。电极内阻小于3KΩ。现场使用中未发现可检测到的极化现象。


SW-系列 长寿命铜-硫酸铜参比电极简介

(专利产品 专利号:85.2.02204.2)

一、 用途特点:
SW-1、2、3型长寿命铜-硫酸铜参比电极,主要用于外加电流阴极保护系统中控制保护电位的参比电极,适用于淡水及各类土壤中。当土壤含水量大于12%,电位更为稳定。在含水量较高的地段,也可用于管地电位测定。
二、 结构性能:
该电极体积小(φ2.5╳16cm),结构坚固。腔体用透明的有机玻璃或半透明的ABS材料制成,拆装方便。旋下电极端头即可补充硫酸铜晶体及饱和溶液,一次可使用一年半到两年,重新补充溶液后又可继续使用。只要腔体不损坏,可长期使用。
电极电位稳定,在滨海盐土、内陆盐土、冲积土、红壤等土壤中电极电位(饱和甘泵电极)在50-70mV范围内。因土温、土壤含水量等变化引起的电位波动值不超过±10mV(所用恒电位仪精度为±20mV)。在现场使用中未发现可检测到的极化现象,电极内阻小于10KΩ。

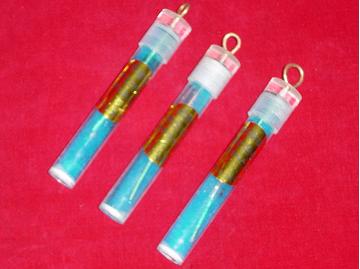

PSSE型笔式硫酸铜参比电极外形

SW-1、2、3型长寿命铜-硫酸铜参比电极外形
