溶氧电极及其变送器(供计算机数据采集用)

溶氧变送器可对溶氧传感器进行供电和信号变送,它由溶氧传感器和测量放大器等组成。它将溶氧传感器产生的微电流转换为电位信号并加于放大,经电压/电流转换器转换,恒电流输出,在输入电位为0至+1000mV时,输出电流为4-20mA(负载电阻为250欧),供数字电压表读数或计算机数据采集。它是溶氧数据采集和控制的必需部件。

上图为溶氧变送器与计算机数据采集系统连接示意图,输入信号,输出信号与电源插座的接线如右边面板图所示。

电极插头Q9中间头接接铂电极,外壳银氯化银电极(地)

使用中注意事项
1. 系统在用pH标准溶液校正前,变送器必须通电预
热半小时以上。
2. 仪器输入端(包括溶氧电极插座与插头等)必须
保持干燥和清洁。
3. 有关溶氧传感器使用注意事项请阅读溶氧传感器
说明书。
4. 使用方法与结果计算
⑴将电极浸于Na2SO3去氧水中,读得残余电位E0。
⑵将电极清洗后浸入氧饱和水中,测得电位为E1。测量测量溶液温度T1。
⑶电极清洗后可测定样品溶液,测得电位值为E2。测量测量溶液温度T2。
⑷计算结果:
O2(mg/l)=O2'{1+5%(T1-T2)}(E2-E0)/(E1-E0)
式中O2'为饱和氧水在温度T1时的含氧量(查表)。
当测量含盐水样时,可查表进行修正。或在含有相应盐量的KCl溶液的饱和氧水中测得E1值。
5. 按照上图所示的输入、输出接线图正确接线,否则不能正常工作,甚至损坏器件。



最新各种变送器系列品种,有DO、pH、电导、温度、水势等,欢迎选用。

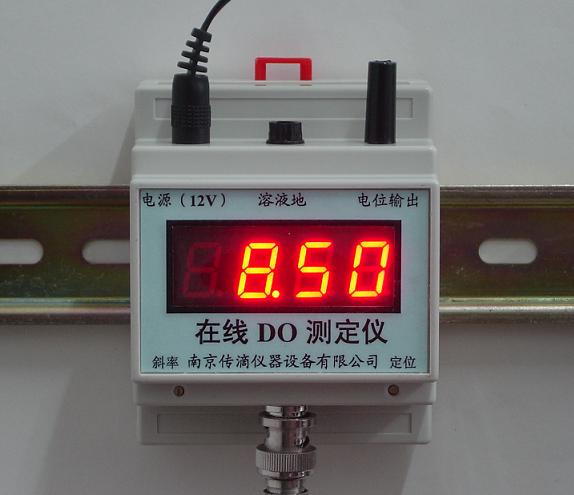

在线数显pH、ORP、DO测定仪系列(新产品)
