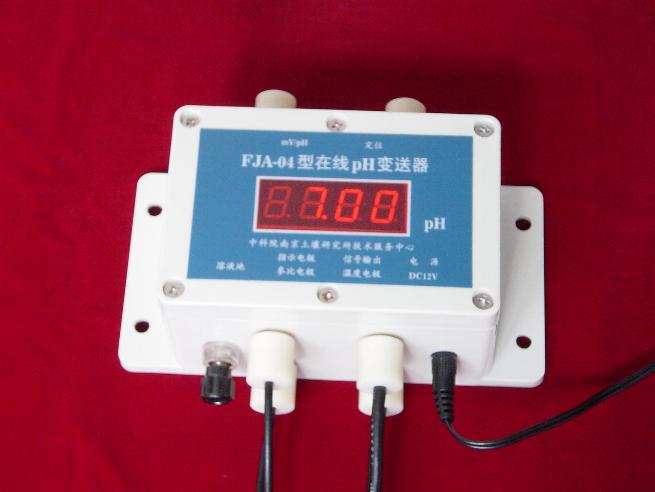

FJA-04型在线pH变送器(全封闭式)说明书 （下载全文）

一 概述

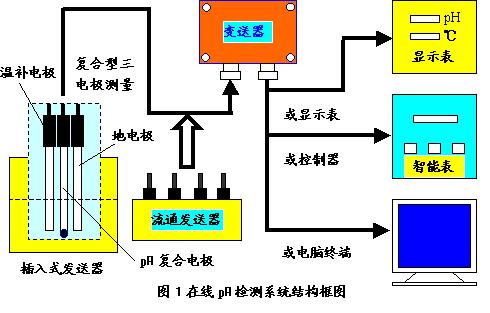

FJA-04型在线pH变送器（下称变送器）与数字电压表（或智能仪表、或电脑终端）、和pH发送器组成一种在线（也可实验室用）pH测量仪器。变送器采用双高阻输入，它既适用于不接地的试液的pH的测定，又适用于接地的试液，如工业生产中反应斧内溶液pH的原位监测；江河水和污水处理池中水的pH原位监测等。因此，它在国民经济各部门中都可以得到广泛的应用。在线pH检测系统结构框图如图1所示。

二 原理

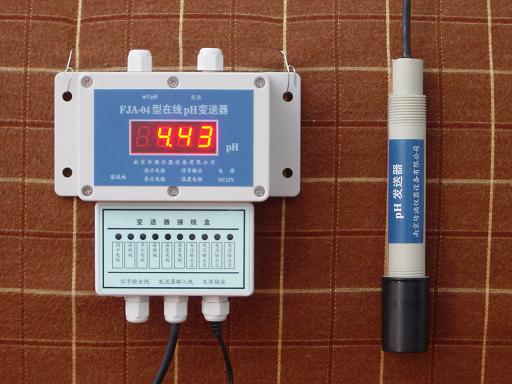

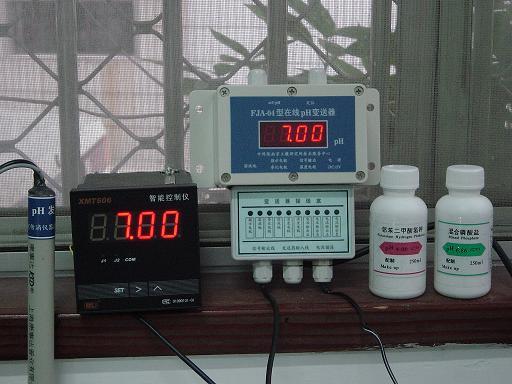

pH指示电极、参比电极、第三电极（溶液地电极）、温度传感器和被测试液组成测量电池。指示电极的电位随被测溶液的pH值变化而变化，而参比电极的电位不随pH值的变化而变化，它们符合能斯特方程中电位E与离子活度之间的关系。第三电极用来克服共模电压干扰和地电流的干扰。仪器设置了稳定的定位调节器和斜率调节器。前者是用来抵消测量电池的起始电位，使仪器的示值与溶液的实际pH值相等；而后者通过调节放大器的灵敏度使pH值整量化；由温度传感器进行温度自动补偿。外形图如照片所示。

三 功能与技术指标
1 变送器为全密封设计，可在恶劣环境中使用，能在现场挂壁安装。如选用智能仪表作为显示器，它的外形尺寸为96×96×112mm，安装 开孔尺寸为92+0.7×92+0.7mm。
2 测量范围：0-14pH；最小读数为0.01pH；精度为0.02 pH ±1个字（工业上要求 ±0.2pH）。
3 输入阻抗大于1012欧。 4 具有温度自动补偿。
5 由于采用双高阻，可以用高内阻参比电极，如固态参比电极等。
6 变送输出：0-1400mV或4-20mA两种电流输出信号。0-1400mV输出信号是供数字电压表读数，每100mV代表1个pH。4-20mA供远距离传输和控制仪表用，如需要电压输出信号变送时，可电流输出两端自行并接250欧或500欧电阻，获取1-5伏或2-10伏电压（并接电阻的精度直接影响变送输出电压的精度）。
7 如果用智能仪表作为显示器。具有pH下限值和上限值报警或控制开关信号输出；可通过设置可以改变显示精度（0.01pH或0.1pH）。
三 测量pH时的使用方法
1 将pH电极、参比电极、温度传感器和地电极分别插入如图2所示的相应的电极插座中。将密封盖旋紧。

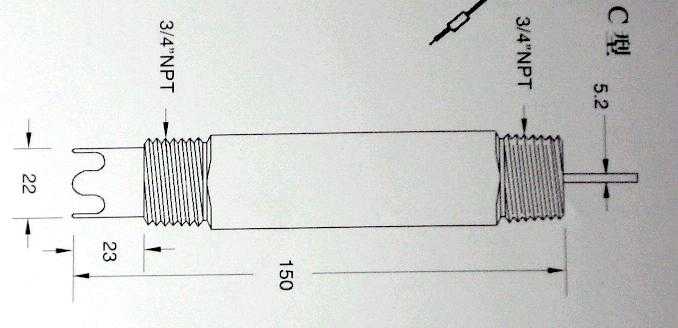

PC312型送pH发器安装尺寸

2 仪器接通电源预热30分钟后，将所有电极插入pH6.86标准缓冲溶液(第一种)中,平衡一段时间（主要考虑电极电位和温度的平衡），待遇读数稳定后，调节定位调节器，使仪器显示6.86。
3用蒸馏水冲洗电极并用吸水纸擦干后，插入pH4.01标准缓冲溶液(第二种)中，待遇读数稳定后，调节斜率调节器，使仪器显示4.01。仪器就校正完毕。
为了保证精度建议以上2、3两个标定步骤重复一、二次。一旦仪器校正完毕，"定位"和"斜率"调节器不得有任何变动。
4 用蒸馏水冲洗电极并用吸水纸擦干后，插入样品溶液中进行测量。
若测定偏碱性的溶液时，应用pH6.86标准缓冲溶液(第一种)和pH9.18标准缓冲溶液(第二种)来校正仪器。
变送器的校正周期因测量条件和精度要求而定，一般一周或一个月校下一次。校正的方法可以用标准溶液校正；也可以用在测量点取样用精密pH计进行测量出pH值，据此对变送器进行校正。注意校正时标准溶液的温度与状态（静止还是流动）和被测液的温度与状态要应尽量一致。
当遇到下列情况时仪器必须重新标定：①换用新电极；②"定位"或"斜率"调节器变动过。
四 仪器的维护与注意事项
1 仪器的输入端（包括玻璃电极插座与插头）必须保持干燥清洁。
2 新玻璃pH电极或长期干储存的电极，在使用前应在pH浸泡液中浸泡24小时后才能使用。pH电极在停用时，就将电极的敏感部分浸泡在pH浸泡液中。这对改善电极响应迟钝和延长电极寿命是非常有利的。
3 pH浸泡液的正确配制方法：取pH4.00缓冲剂（250mL）包，溶于250mL纯水中，再加入56克分析纯KCl，适当加热，搅拌至完全溶解即成。
4 在使用复合电极时，溶液一定要超过电极头部的陶瓷孔。电极头部若沾污可用医用棉花轻擦。
5 玻璃pH电极和甘汞电极在使用时，必须注意内电极与球泡之间及参比电极内陶瓷蕊附
近是否有气泡存在，如有必须除了。
6 用标准溶液标定时，首先要保证标准缓冲溶液的精度，否则将引起严重的测量误差。标
准溶液可自行配制，但最好用国家传递的标准缓冲溶液。
7 忌用浓硫酸或铬酸洗液洗涤电极的敏感部分。不可在无水或脱水的液体（如四氯化碳、浓洒精）中浸泡电极。不可在碱性或氟化物的体系、粘土及其它胶体溶液中放置时间过长，以致响应迟钝。
8 常温电极一般在5-60℃温度范围内使用。如果在低于5℃或高于60℃时使用，请分别选用特殊的低温电极或高温电极。

五 配置与调查表
请有意购买者填写“在线工业pH计配置与调查表”，传真或发E-mail给我们。

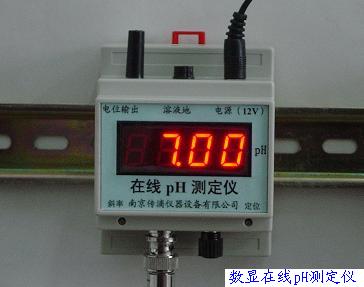

数显式在线pH测定仪

它由pH发送器（内含pH玻璃电极、参比电极、第三溶液地电极）和双高阻(10的12次方欧)测量放大器等组成。它适用于接地的被测对象，如化学工业中面广量大的各种反应釜中pH、生物发酵罐中的pH、环境污水中的pH、土壤pH原位等的监测。

特点：1、具有很强的抗干扰能力；2、直观地在现场读出pH值；3、也可以输出0-1400mV（对应0-14pH）供运程智能表读数和控制；4、最小读数为0.01pH; 5、也可以供计算机数据采集用等。

度

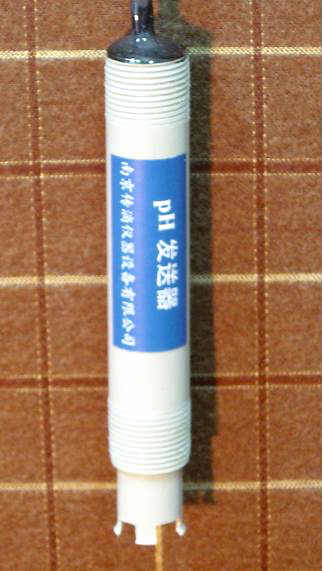

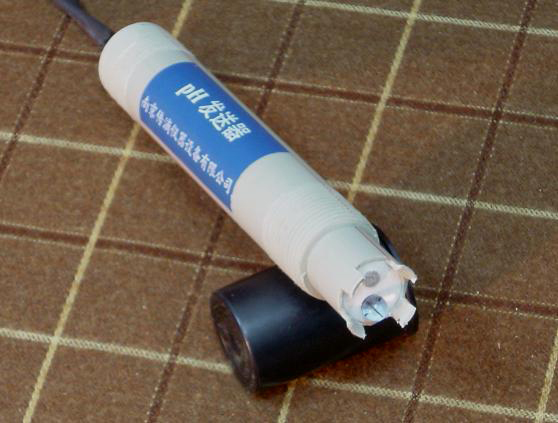

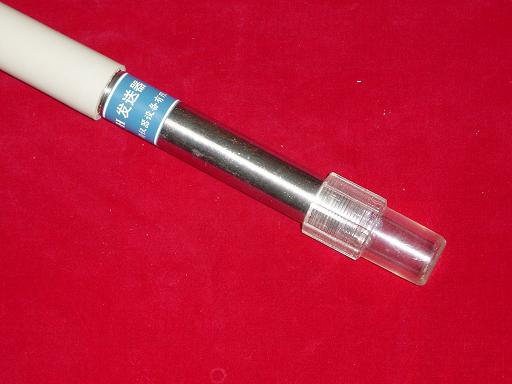

FJA-04型三合一在线pH发送器
特 点：
1、它由pH电极、参比电极、温补元件组成。
2、采用优质PPR外壳，上下3/4NPT管螺纹，安装方便，不需要护套，节省了安装成本，配以适当长度延伸管，可以作沉入式使用。 也可装进三通中作为流通式在线测量。
3、采用固体电介质和大面积Teflon多孔液界，不易阻塞，长期在线检测，维护方便。
4、有无源工作和有源工作两种发送器产品。无源工作FJA-04A型三合一pH发送器就是常规的PH发送器，有较高的内阻；而有源工作FJA-04B型三合一pH发送器具有很低的内阻，发送器可以用较长的传输线，可用使用普通的测量仪器如万能表进行测量，仪器更稳定可靠，容易制作。
5、性价比高。
技术参数
1、测量范围：0-14pH。
2、温度范围：0-60℃。短期工作可到70℃。
3、耐压力：0.6MP。
4、内阻：无源工作型，小于250M 欧；有源工作型具有很低的内阻。
5、零电位：7正负0.5pH。
6、理论百分比斜率大于95%。
适用范围：
适用于各行各业污水处理和要进行pH的场合监测。

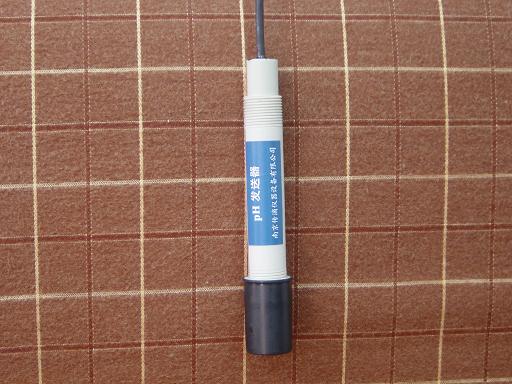

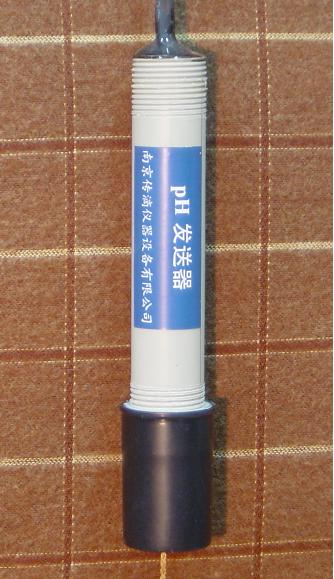

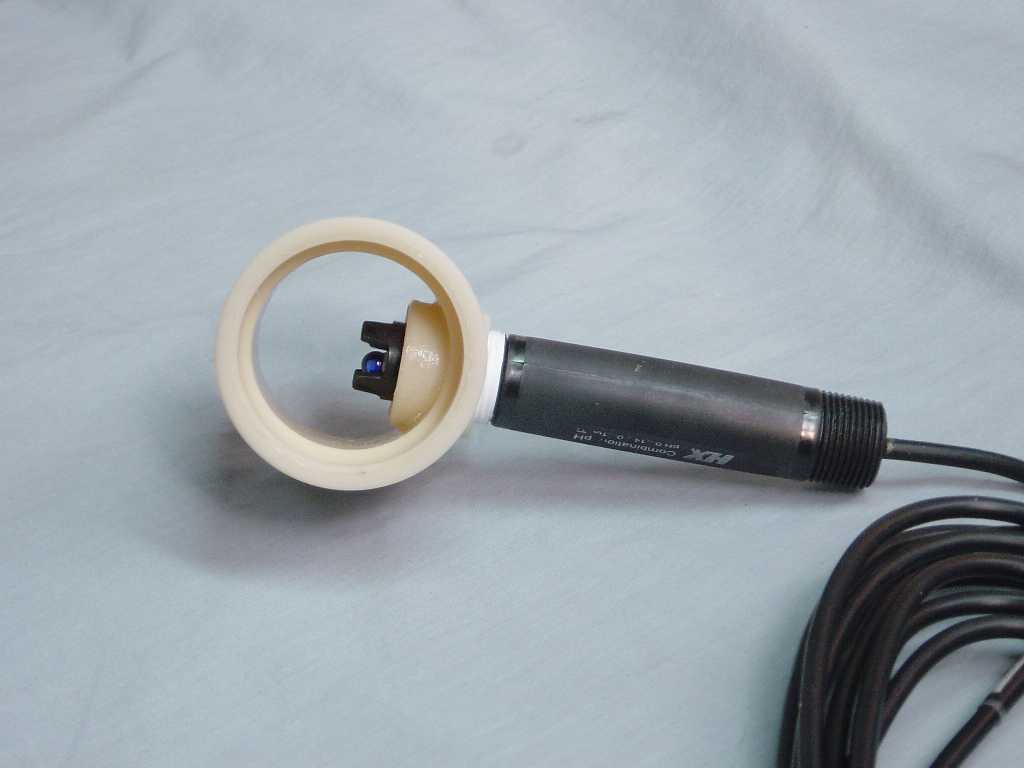

C312型在线pH发送器
内含pH电极、固体参比电极、温补元件和铂第三电极（地电极）。它的性能为：
特 点：
1、电极集中pH、参比、溶液接地、温补于一体，溶液接地与参比联结 可作ORP用 。
2、采用PPS外壳，上下3/4NPT管螺纹，安装方便，不需要护套，节省了安装成本，配以适当长度延伸管，可以作沉入式使用。 也可装进三通中作为流通式在线测量。
3、采用固体电介质和大面积Teflon液接界，不易阻塞，长期在线检测，维护方便。长距离的参比扩散途径，极大的延长了电极在恶劣环境中的使用寿命。能耐压（0.6MP）、能有效地防止电极中毒，如硫离子、氰离子等。
4、新型设计的玻璃球泡，增加了球泡面积防止内缓冲液中干扰气泡的生成,使测量更加可靠,电极响应快、稳定性好。
5、低噪音电缆线3米长直接引出，也可根据用户的要求适当的增加长度。
技术参数
1、测量范围：0-14pH。
2、温度范围：0-60℃。短期工作可到100℃。
3、耐压力：0.6MP。
4、内阻：小于250M 欧。
5、零电位：7正负0.5pH。
6、理论百分比斜率大于95%。
适用范围：
医药、氯碱化工、颜料染料、纸浆造纸、中间体、化肥、淀粉行业。
