氧化还原电位(ORP变送器

一、概述
氧化还原电位(ORP)作为介质(包括土壤、天然水、培养基等)环境条件的一个综合性指标,已沿用很久,它表征介质氧化性或还原性的相对程度。长期以来氧化还原电位是采用铂电极直接测定法。即将铂电极和参比电极直接插入介质中来测定。
ORP变送器是水质监测中氧化还原电位计算机数据采集和控制的必需部件。它由铂电极、饱和甘汞电极、一个不锈钢第三电极(地电极)、ORP变送器组成。供电电压12V或24V,有用户在购买时自选。在输入电位为-1000mV至1000mV时,输出电流为4-20mA(负载电阻为250欧),相应输出1-5V电压。

二、 使用方法与结果计算
1、将铂电极与参比电极、地电极和电源(12V或24V直流电源)分别插入变送器的接线插座中,详见变送器上的面板图。
2、 仪器接通电源预热30分钟后就可进行测定。
3、根据变送器测量的值,确定读数换算为ORP值的公式:
ORP(mV)=(变送器读数-3000)/2+饱和甘汞电极电位(或Ag-AgCl参比电极电位)。
4、饱和甘汞电极电位(或Ag-AgCl参比电极电位)由温度传感器测定温度,根据温度查表得到。

三、使用注意事项
1、 系统在用pH标准溶液校正前,变送器必须通电预热半小时以上。
2、 铂电极的表面经常按要求处理。它是正确测定ORP关键。
3、 饱和甘汞电极里的饱和KCl,必须保持饱和,否则电位就不对了。
4、 仪器使用时必须保持清洁和干燥。
5、 按照面板上所示的输入、输出接线图正确接线,否则不能正常工作,甚至损坏器件。
6、附录:

饱和KCl甘汞电极在不同温度时的电位(Er)
(Mattock,1961)(略)

银-氯化银电极在不同温度时的电位(E0)
(Bates,1973)(略)

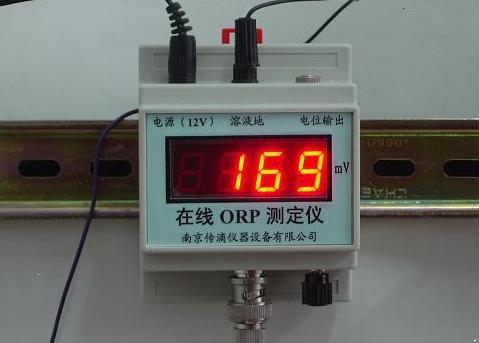

数字式在线ORP测定仪

它由铂电极、饱和甘汞电极(或Ag-AgCl电极)、一个不锈钢第三电极(地电极)、数显ORP测定仪组成。供电电压12伏或24伏,用户自选,在输入电位为-2000mV-2000mV时,输出电压为:-2000mV-2000mV。
