CD-12型盐分电导温度仪、DDB-2型便携式数字电导率仪、DDB-3型数字温度电导率仪、 FJA-6型智能温度电导率仪、 DDS-2型在线电导率监测仪、 EC变送器

新产品

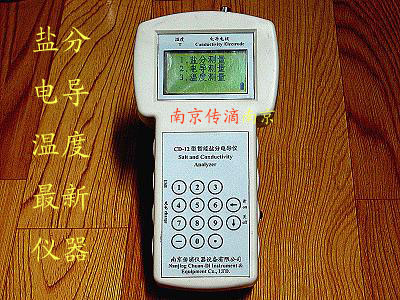

CD-12型盐分电导温度仪
一 概述
CD-12 型盐分电导温度仪是一种便携式常规分析仪器，可以测量盐分和温度、电导和温度、单独测量温度。它由微处理控制、计算，高亮度液晶显示，中文菜单，操作简便。它与 FJA-10 型土壤盐分传感器结合，是观测和研究盐渍土和水盐动态的重要工具，是研究盐渍土发生、演变以及改良利用的理想的观测仪器。同时，它也可以用作地下输油、输气管道及其它管线的防腐监测。 因此，它在国民经济各部门中都可以得到广泛的应用。
二 原理
1 、用电导电极测定溶液电导率时，电导率、电导值和电极常数三者之间的关系为：电导率 = 电极常数 × 电导值
所以只要在进行校正时，将仪器显示值调整到电极常数值，仪器就能直接显示被测电导率。测定时，只要将仪器所附的温度补偿电极与电导电极一起浸入被测液中，仪器就能进行自动温度补偿。测得结果为 25 ℃ 时的电导率。
2 、土壤含盐量与该土壤在 25 ℃ 时的电导率呈函数对应关系。故只需测定后者就能求得前者。
三 功能与技术指标
1 盐分测量范围： 0.01~0.3mol/L ，最小读数为 0.001mol/L ，配套测量精度优于 3%, 量程自动转换;；
电导测量范围： 0mS~20mS ，最小读数为 0.001mS ；25 ° C 电导率测量范围： 0mS/cm~20mS/cm ，最小读数为 0.001mS/cm ；温度测量范围： - 20 ° C~ 100 ° C ，最小读数为 0.1 ° C ；量程自动转换;
2 测量刷新时间为 1 秒；
3 测量探头装在盐分传感器内．如果用电导电极测量溶液电导时,仪器要另配温度探头.仪器可以保存 255 个盐分传感器的参数，分别对应 1 到 255 号；
４仪器可以按顺序保存 10000 个盐分测量值。如果内存已有 10000 个测量结果，仪器提示：数据已满，不能保存；
５仪器与 PC 机通信（ USB ） 盐分测量结果数据读取功能 ; 盐分传感器参数的操作包括：“从仪器读取”、“从文件读取”、“保存至文件”、“下载至仪器”功能。传感器参数修改和“下载至仪器”功能；
６ 外形尺寸： 160 × 80 × 30mm ；重量：小于 0.3kg ；
７ 仪器电源：仪器由可充电的锂电池供电，功耗小于 0.5W ； ８ 工作条件：环境温度为 5~ 45 ℃ ；相对湿度为小于 85% 。

DDB-2型便携式数字电导率仪
一、 述概
DDB-2型便携式数字电导率仪既可与DJS-1型电导电极相配合，测定各种电解质溶液和纯水的电导率, 又可以与TYC-2型或进口土壤盐分传感器相配合，测定土壤含盐量及其动态变化。
仪器的重要特点：
1、本仪器具有自动温度补偿功能，当它与盐分传感器或电导电极配合使用时，可以方便地直接显示出25℃时的被测电导值或电导率，克服了使用一般电导仪在读出电导值或电导率的同时，还需测定被测点温度，再换算成25℃是时的被测值，手续比较麻烦的缺点。
2、本仪器测电导值的上限较高，可达1×105微西量级，因此当遇到高含盐量或高导电值，配用其它电导仪由于超过最大量限而无法测定时，用本仪器仍可测定。
3、本仪器工作稳定、重现性好，而且操作简单、读数方便、体积小、重量轻、耗电省，故特别适合于野外条件下应用。
二、 技术特性
1． 电导测量范围为1μS-100mS（分5个量程）。
（1）10mS-100mS
（2）1mS-10mS
（3）100μS-1mS
（4）10μS-100μS
（5）1μS-10μS（在精度要求不高时可读0.1μS）
8． 电导测量精度：<±1.5%
9． 温度补偿误差：<±2%
10． 稳定性：±0.1%（满度）±1个字（每小时）。
11． 重量：380g（含电池）
12． 体积：180×100×40mm
13． 使用条件：
⑴环境温度：0～45℃
⑵相对湿度：≤85%
⑶供电：6F22 9V 电池二节
周围无强烈电磁场干扰。
三、工作原理
1、用电导电极测定溶液电导率时，电导率、电导值和电极常数三者之间的关系为：
电导率=电极常数×电导值
故只要在进行校正时，将仪器显示值调整到电极常数值，仪器就能直接显示被测电导率。测定时，只要将仪器所附的温度补偿电极与电导电极一起浸入被测液中，仪器就能进行自动温度补偿。
2、土壤含盐量与该土壤在25℃时的电导率呈线性关系。故只需测定后者就能求得前者。测定土壤含盐量用的盐分传感器内部包含一个盐分传感元件和一个温度传感元件，盐分传感元件是用两块方形铂网紧贴在圆形多孔陶瓷片的两边而构成一个铂网电导电极。当传感器被埋入土壤时，多孔陶瓷片中的许与陶瓷片孔隙中的离子通过扩散达到平衡，陶瓷片中的溶液浓度即可代表土壤孔隙中的溶液浓度。
多孔隙将被土壤溶液所充满，土壤溶液中的盐分离子测定时，仪器所显示的用铂网电极测得的电导值与土壤电导率之间的关系曲线，在一定范围内，近似一条直线，可用公式Y=BX+A表示。式中A称为截距，B称为斜率，它们是决定传感器特性的两个常数。因此在实际使用时，只要测定25℃时的电导值Y，就可算出25℃时的土壤电导率X和含盐量。
盐分传感器中的热敏电阻是作测温和进行自动温度补偿用的。因热敏电阻的阻值是随温度上升而下降，故将其通过导线而接至仪器的温度补偿线路，就能控制仪器的显示灵敏度，使得传感器不论处于何种温度，仪器显示值始终保持为25℃时的电导值。
3、DDB-2型仪器的电导测定电路的核心部分是一个比例运算放大器A。由稳幅振荡器提供的稳定正弦电压通过Rx而加到放大器A的反相输入端，放大器的输出电压U=（Rf/ Rx）×E,而被测电导Sx=1/ Rx，所以U=RfSxE。由线性检波器将U值转换成一个与其成正比的直流信号电压，并用三位半液晶显示的数字电压表进行显示。这样，通过规格化之后，就可使显示的数值恰好代表Sx值。
温度补偿环节是连接在线性检波器的负反馈电路中的。利用温度补偿器中热敏电阻阻值随被测点温度而变这一特点来控制负反馈深度，使检波灵敏度作出相应的改变。在选配得当的情况下，虽然被测电导率或电导值会由于温度的大幅度变化而产生较大的变化，但经过自动温度补偿后的仪器显示值变化却很小，并始终保持在25℃时的被测值附近。
四、 使用方法
1、配用DJS-1型电导电极测定溶液或纯水电导率时：
（1）检查零点。使仪器右侧的电极插座保持悬空；将"×10-2 mS"量程按扭揿下；将电源开关拨在"开"位置。这时，液晶显示屏上的标准显示值应为000。否则可用小螺丝刀调节仪器右边小孔中的"调零"电位器，使显示达到.000。通常总是为000，不需要调节。
（2）调整电极常数显示值。将电导电极或盐分传感器拔下（或电导电极不要插在被测溶液中，但盐分传感器一定要拔下），将"校正"开关按下，将"补偿/一般"开关拨在"一般"位置。这时可调节"校正"电位器，使显示值
为所用电极常数值。这样在测定时，仪器显示值就代表被测电导率。
（3）测定操作。将电导电极和杆状温度补偿电极浸于被测溶液中；同时分别将连接它们的插头插入仪器右侧的插座中；将测量范围开关按下；"补偿/一般"开关拨在"补偿"位置时，仪器就能进行自动温度补偿，直接显示25℃时的电导率；拨在"一般"位置时，则不起温度补偿作用，此时的显示值代表溶液所处实际温度下的电导率。
测定溶液电导率时，一般先将10mS-100mS测量按钮按下，这时信号源频率为1000Hz左右。按下合适的量程按纽，使显示值介于100～1000之间。测定纯水电导率时，可将"×10-1μS"与"×10-2μS"按钮同时按下，这时信号源频率为100Hz左右。
2、配用TYC-2型盐分传感器测定土壤电导值时：
（1）检查零点。方法与上述相同。
（2）检查校正显示值。方法与上述调节电极常数显示值相似，只是应将校正显示值调在100。
（3）测定操作。将盐分传感器的插头插入仪器右侧的插座中，其余操作与溶液电导率测定相同。
五、注意事项
1、为避免使比例放大器工作于开环状态、增大电流损耗，使用时不要使四只量程按纽同时处于复位（不揿下）状态，可先揿下任一只量程按纽。
2、 本仪器为了少用一节电池，采用低压供电。为了保证测量精度，故选择不同量程，在100-1000中读数。
3、 当仪器处于"校正"状态，调?quot;校正"电位器， "校正"调节器已调不到所需要的值时，或校正值不稳定时，表明电池电压已不足，需要更换，更换电池时只需要卸下电池后盖，即可进行。
4、 请注意，不要使液晶显示屏长时间处于强光照射之下，以免引起老化，缩短寿命。
5、 当显示屏上出现"1."或"-1."显示时，表明数字表的输入信号电压已过载（超过200mV）。引起过载的主要原因可能是由于所用量程选得过低，或更换电池后，电池搭扣和电池引出端之间接触不佳。
DDB-3型数字温度电导率仪
除了多一个温度测定功能外，其他都与DDB-2型便携式数字电导率仪一样。

FJA-11 型盐分传感器变送器和 FJA-12 型盐分传感器读数仪

一 概述
FJA-11 型盐分传感器变送器和 FJA-12 型盐分传感器读数仪 与 FJA-10 型土壤盐分传感器结合，是观测和研究盐渍土和水盐动态的重要工具，是研究盐渍土发生、演变以及改良利用的理想的观测仪器。同时，它也可以用作地下输油、输气管道及其它管线的防腐监测。 因此，它在国民经济各部门中都可以得到广泛的应用。
二 原理
1、用电导电极测定溶液电导率时，电导率、电导值和电极常数三者之间的关系为：
电导率=电极常数×电导值
所以只要在进行校正时，将仪器显示值调整到电极常数值，仪器就能直接显示被测电导率。测定时，只要将仪器所附的温度补偿电极与电导电极一起浸入被测液中，仪器就能进行自动温度补偿。测得结果为25℃时的电导率。
2、土壤含盐量与该土壤在25℃时的电导率呈函数对应关系。故只需测定后者就能求得前者。
FJA-11 型盐分传感器变送器 是一个将 FJA-10 型盐分传感器的电导信号转化为电压信号的变送装置,便于用计算机数据采集卡采集 25 度时的电导值,进而根据盐分传感器提供的方程计算出盐分的含量.也可以用万用表读数后,人工计算结果.
FJA-12 型盐分传感器读数仪 是一个将 FJA-10 型盐分传感器的电导信号转化为电压信号直接读数的仪器,直接读出 25 度时的电导值,进而根据盐分传感器提供的方程计算出盐分的含量.
三 功能与技术指标
1 盐分测量范围：0.01~0.3mol/L，最小读数为0.01mol/L，配套测量精度优于5% ；
电导测量范围： 0-20mS( 相对应于 0-2000mV) ,最小分辨率: 0.01mS ；
2 变送器输出信号: 0-2000mV,供电电压: 7-15V ,通常采用 12V(DC) ； 供电电流: 20mA;
3 读数表供电电压: 1.5V 电池( 5 号) 2 节 。
4 仪器外形尺寸：变送器:70×45×18mm；重量：小于0.06kg；读数表:135×65×24mm；重量：小于0.16kg；
８工作条件：环境温度为0~45 ℃ ；相对湿度为小于85% 。

DDB-12型数字电导率仪
一 它除了作为通常电导仪应用外，还可以将FJA-10 型盐分传感器的电导信号转化为电压信号直接读数的仪器,直接读出 25 度时的电导值,进而根据盐分传感器提供的方程计算出盐分的含量.
二 功能与技术指标
1 盐分测量范围：0.01~0.3mol/L，最小读数为0.01mol/L，配套测量精度优于5% ；
2 电导测量范围：
（1） 0-20mS( 相对应于 0-2000mV),最小分辨率: 0.01mS ；
（2） 0-200uS,最小分辨率: 0.1uS.
3 仪器有校正档，提高了测量精度。
4 读数表供电电压: 1.5V 电池( 5 号) 2 节 。
5 仪器外形尺寸：135×65×24mm；重量：小于0.16kg；
6 工作条件：环境温度为0~45 ℃ ；相对湿度为小于85% 。

DDS-2型在线电导率监测仪（待补充）
EC变送器
附表：KCl溶液的电导
如何用电导率仪来测定溶液的盐分含量
如何提高 DDB-2 型数字式电导率仪温度补偿精度

CD-11型盐分电导温度仪

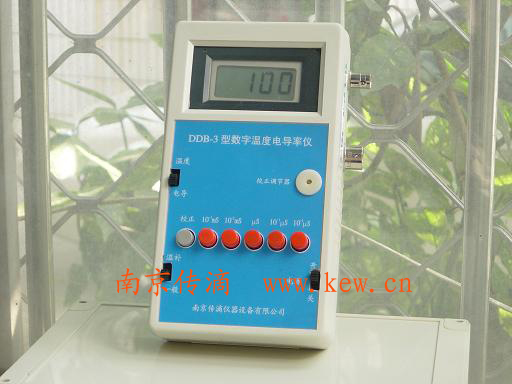

DDB-2型便携式数字电导率仪和DDB-3型数字温度电导率仪外型

DDB-12型数字电导率仪

FJA-6智能电导温度仪

FJA-6型智能温度电导率仪《下载说明书》
仪器特点：
1、本仪器具有数字温度补偿功能，可以方便地直接显示出25℃时的被测电导值或电导率和温度值，克服了人工计算，比较麻烦的缺点。
2、电导测量范围为1uS-100mS（分5个量程）量程自动转换。
3、本仪器工作稳定、重现性好，而且操作简单、读数方便，适合于实验室或野外有交流供电条件的场应用。
4、仪器照片如右图所示。
二技术特性
1． 量程自动转换。电导测量范围为1?S-100mS（分5个量程）。
（1）10mS-100mS
（2）1mS-10mS
（3）100uS-1mS
（4）10uS-100uS
（5）1uS-10uS（在精度要求不高时可读0.1?S）
2． 电导测量精度<±1.5%
3． 温度补偿误差：<±2%
4． 稳定性：±0.1%（满度）±1个字（每小时）。
5． 重量：小于0.5Kg。
6． 体积：183Х130Х60mm
7． 使用条件：
⑴环境温度：0～45℃
⑵相对湿度：≤85%
⑶供电：5V直流电
(4)周围无强烈电磁场干扰。

FJA-10 型 土壤盐分传感器

传感器测量标准 KCl 溶液 线性回归曲线

传感器测量标准 KCl 溶液 二次回归曲线
