八通道数据采集接口

实际应用中,许多物理量和化学量是缓慢变化的,如温度、湿度(压电式水势传感器)、压力、pH、溶氧、离子电极信号、氧化还原电位、电导等。对这些信号的数据采集,可以通过串行通信的方式,将数据采集结果输入计算机,而不需要数据采集卡。这样,系统组建方便、灵活,特别适合使用笔记本电脑或便携式电脑的用户。

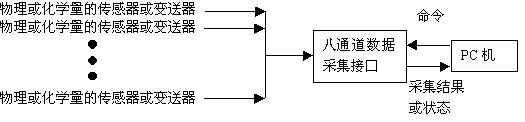

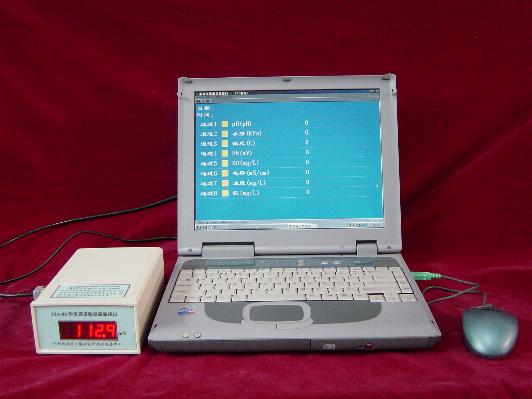

接口的使用如下图所示:

技术指标:
1、 通道数:8个,可选择实际使用的通道数目。也可根据用户要求扩展。
2、 通信方式:RS-232接口,或根据需要转换为USB接口。
3、 输入电压范围:-2 ~ 2V,极性自动转换。
4、 最小读数:0.1mV。
5、 输入阻抗:1010欧。
6、 采用双积分型AD转换器(可以自动抑制外界干扰)。
7、 应用软件可设置各通道的变量名、单位、电压信号与实际量的线性转换关系。采集结果自动存盘,文件采用文本方式,可供多种数据处理软件(如EXCEL等)使用。
8、 提供相应的应用软件接口,供用户二次开发。

二、使用
正确连接仪器,接通电源,将传感器或变送器接入仪器输入端,凡是没有使用的通道,输入端必须短路,否则不能正常工作。用RS232串行通信线与PC机相连。
运行软件,首先弹出图2所示的对话框。在其中的"文件名"对话框中填入结果文件的文件名,可以包括文件所在文件夹的路径,它可以通过"选择"按钮选择输入。如果选中检查框"单次采集时自动保存",则每次采集数据后软件自动将采集结果保存到上述的结果文件中,否则要通过人工操作进行数据保存。在"串行口"对话框中填入仪器接入PC机的串行口号。点击按钮"采集设置"和"通道设置",可以在弹出的如图3和4所示的对话框中进行采集和各采集通道的参数设置。
在图3所示的对话框中,需要设置测量方式和采样方式。测量方式分为单次和循环两种。循环测量以设置的"循环测量间隔时间"为周期自动测量。采样方式分为平衡和瞬时两种。选用平衡采样方式,需要等到满足在"平衡时间"内采样电位的差别小于"电位误差"的条件才能进行数据采集。

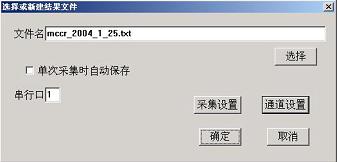

图2 选择或新建结果文件对话框

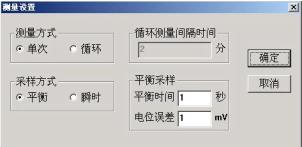

图3 采集设置对话框
在图4所示的对话框中,需要设置各采集通道的标题、单位、斜率、截距和是否采集该通道。其中每个通道的测量结果值为该通道的斜率乘以采集的电位值再加上该通道的截距。

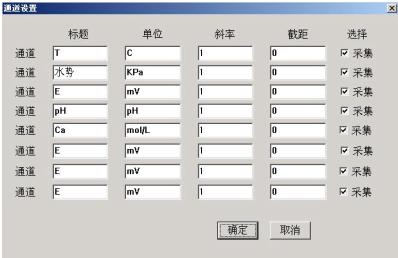

图4 通道设置对话框
在图2对话框中选择 "确定"或"取消"后进入程序。如果仪器连接不正常,会出现提示"接口未开。请开机后,在'文件选择'中选择正确的串行口再进行初始化"。
在程序主窗口中有文件、功能、查看和帮助四大项。
在文件菜单中,在选择、保存和退出三项。其中"选择"项,为图2的操作,"保存"为人工保存采集结果到结果文件中,"退出"项退出应用程序。
在功能菜单中,有采集、结束、采集设置和通道设置四项。其中,"采集"项(工具栏中的 )命令程序执行数据采集操作;"结束"项(工具栏中的g)中止数据采集操作;"采集设置"和"通道设置"进行图3和图4所示的对话框操作。
在查看菜单中,可以选择是否显示工具栏和状态栏,也可以设置显示的字体和颜色。
在帮助菜单中,可以显示软件的版本信息。

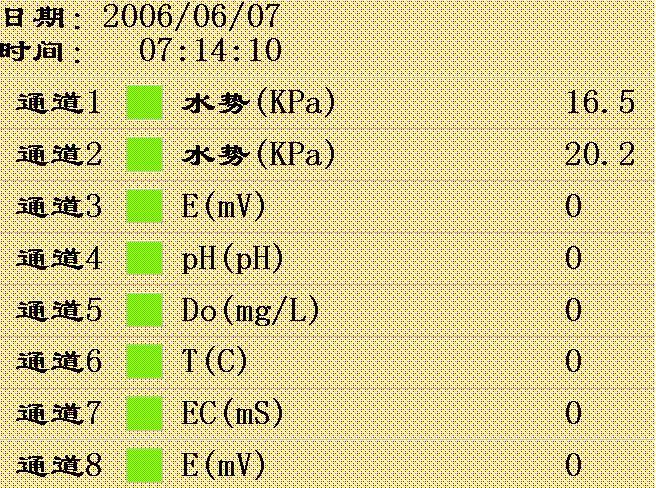

八通道数据采集接口测量界面



图2 选择或新建结果文件对话框

图3 采集设置对话框

图4 通道设置对话框
