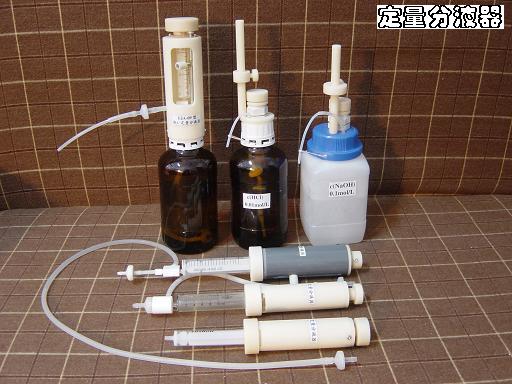

FJA-09型定量加液器
用微型天平定量,具有较高的精度(小于0.02ml)可用于溶液定量分配器.规格有0-3、0-5、0-10、0-20ml,也可定加工0-50ml


  FJA-04自动定量加液器(塞柱式)
是一种新型的多种容量自动定量加液装置,它由电机(同步电机或步进电机)带动丝杆推动注射器的塞柱上下运动,装有二个光电传感器控制行程大小,进行定量加液和自动控制部分组成。它操作方便(只要按一下加液开关就能自动完成加液和补液);与原产器相比可靠性好、精度高、重现性好。它能按照使用者校正的值自动定量加液,加液完毕后自动补液。
技术规格与特点
1 规格多: FJA-04型光电自动定量加液器目前有一次添加0-1.5ml(微量)、0-8ml0-15ml三种规格供用户自由选择。也可以按用户指定的规格定做。
2 工作可靠、精度高、重现性好 由于采用光电传感器进行检测和控制,具有很好的重现性(误差小于0.02mL),较通常移液管精度高和重现性好。
3 用途广 FJA-04型光电自动定量加液器用于实验室定值加液的场合,用于医院生化分析中定量加液和比例稀释,用于医院和制药厂制剂工作中的定量加液等等。根据需要配上转盘和相应的控制电路也可做成全自动定量加液器。

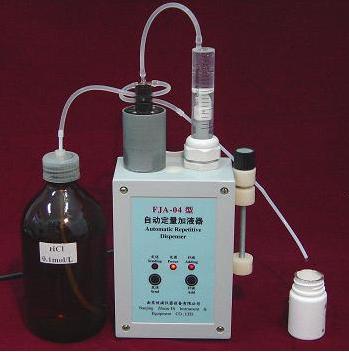

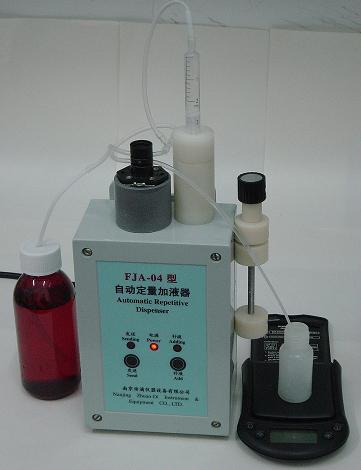

FJA-04型自动定量加液器(专利号:01238064.4)
它是一种新型的大容量自动定量加液装置,它由装有二个光电液位传感器的定量加液器和自动控制部分组成。它操作方便(只要按一下加液开关就能自动完成加液和补液);精度高,重现性好。它能按照使用者设定的值自动定量加液,定值加液完毕后自动停止加液并自动补液。具有以下几个主要特点:

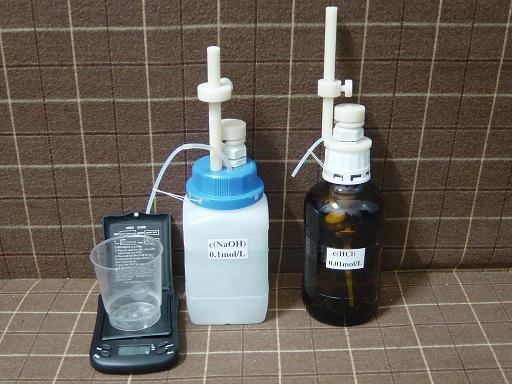

用来校正体积的微型电子天平(500克/0.1克)







1、可调范围大: FJA-04型自动定量加液器目前可调范围从8ml-60ml,放液时间分别从8秒-48秒。补液时间少于放液时间,快慢决定于储液瓶位置高低。
2、重现性好由于采用光电液位传感器进行检测和控制,具有很好的重现性(误差小于0.05mL),较通常移液管或注射器定量加液范围宽、精度高和重现性好。
3、用途广FJA-04型自动定量加液器用于实验室定值加液的场合,用于医院生化分析中定量加液和比例稀释,用于医院和制药厂制剂工作中的定量加液等。根据需要配上转盘和相应的控制电路也可做成全自动定量加液器。


观看操作使用VCD(建议用宽带)

使用说明
1 结构
1.1 组成:主要由定量加液器部分和自动控制部分组成。

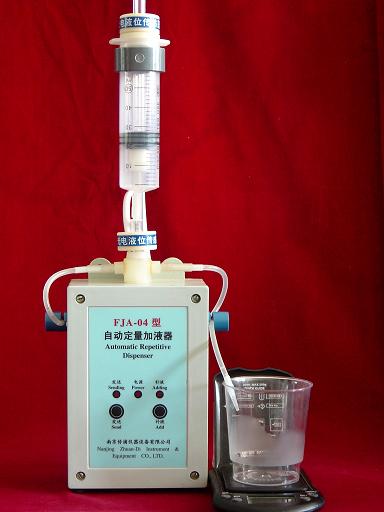

1.1.1 定量加液器:分别将两个光电液位传感器安装在注射器的上、下部位,移动内管的高低或移动两个传感器之间的相对距离就能定量发送体积.


1.1.2 自动控制部分:由自动控制电路、阀驱动电路、电源电路等组成。它能按照使用者设定的值自动定量加液,定值加液完毕后,自动停止加液,并自动补液。
1.2 仪器上各开关和指示器
1.2.1 仪器面板上有三个指示灯:电源指示灯(POWER),指示仪器已接通电源;发送指示灯(SENDING),指示仪器正在加液;补液指示灯(ADDING),指示仪器正在补液。
1.2.2 开关:本仪器共有三个开关,其作用如下: 电源开关(POWER)在仪器的后面下方,用作仪器电源的开或关。
加液按钮(SEND):在仪器面板的左下方,用作加液启动。
补液按钮(ADD): 在仪器面板的右下方,在需要时用作补液启动。
1.3 试剂入口接嘴:在仪器左侧面上方,试剂瓶中的试剂从这个接口输入。
  试剂出口接嘴:在仪器右侧面上方,加液器中的试剂从这个接口输出。
2 功能 能实现自动定量加液
3 技术规格与特点
3.1
可调范围大: FJA-04型自动定量加液器目前可调范围从8ml-60ml,放液时间分别从8秒-48秒。补液时间少于放液时间,快慢决定于储液瓶位置高低。
3.2 重现性好:采用光电液位传感器进行检测和控制,具有很好的重现性(误差小于0.05mL),较通常移液管或注射器定量加液范围宽、精度高和重现性好。
3.3 用途广:FJA-1型光电自动定量加液器用于实验室定值加液的场合,用于医院生化分析中定量加液和比例稀释,用于医院和制药厂制剂工作中的定量加液等。
4 使用方法
4.1 准备:先将试剂瓶的放液管子与试剂入口接嘴相连,开启电源,按补液按钮,使上位传感器与下位传感器之间的加液器充满试剂。
4.2 使用:先调节上位(或下位)光电液位传感器至一位置上,调节下位(或上位)光电液位传感器,使上、下传感器之间的体积为一定值,如20ml,只要按一下发送按钮开关,就能自动完成定量加液。
5 定量加液器的校正方法
FJA-04型自动定量加液器在使用前首先进行校正,在使用时移动内管的高低或移动两个传感器之间的相对距离就能定量发送体积.
校正方法有两种:
(1) 精度要求不高时,可用量筒等量具校正。
(2) 精度要求较高时,可用天平称重校正。可以配微型电子天平(500g/0.1g)。
6 使用注意事项
6.1 由于阀体材料的原因,本仪器不适用于有机试剂,高氯酸等强酸试剂。由于光电液位传感器的原因,不适用于蓝色溶液。
6.2 在加液器附近或上方不应该有强光源,以免影响正常工作。在安装时上位和下位光电液位传感器不能互换,否则不能正常工作。
6.3 当出现工作不正常时,必须降低试剂瓶高度,以免试剂从上部溢出,损坏仪器。最好在加液器上方的溢出口接上一根橡皮管。
6.4 本仪器下部电路部分,严禁进水或试剂,以免造成工作不正常,甚至损坏仪器。
6.5 在每次使用前,必须先放一次溶液,以免由于蒸发等原因造成第一次发送误差。
